W jaki sposób zatapialna pompa osiowa typu saniowego może przekształcić projekty gospodarki wodnej o dużej objętości

Jako profesjonalny producent i dostawca pomp w Chinach,KairunzapewniaZatapialna pompa osiowa typu saniowegodo wymagających zastosowań w transporcie wody, gdzie istotna jest duża przepustowość, niskie wymagania dotyczące podnoszenia i uproszczona instalacja. Zaprojektowane ze zintegrowaną konstrukcją pompy i silnika oraz podstawą typu sań, rozwiązanie to wspiera projekty związane z odwadnianiem komunalnym, ochroną przeciwpowodziową, nawadnianiem w rolnictwie i oszczędzaniem wody, pomagając jednocześnie zmniejszyć złożoność instalacji i koszty infrastruktury.

Zatapialna pompa osiowa typu saniowego jest przeznaczona do przemieszczania dużych ilości wody przy stosunkowo niskim spadku ciśnienia. Konfiguracja silnika zanurzonego i konstrukcja wsporcza typu sań sprawiają, że nadaje się do projektów, w których konwencjonalne instalacje pomp wymagają rozległych prac inżynieryjnych lub skomplikowanych procedur ustawiania. W tym przewodniku wyjaśniono zasadę działania, najważniejsze zalety, specyfikacje techniczne, typowe zastosowania i kwestie związane z wyborem. Porównuje także reprezentatywne modele, aby pomóc inżynierom, wykonawcom, zespołom zaopatrzeniowym i właścicielom projektów w identyfikacji sprzętu, który odpowiada ich wymaganemu natężeniu przepływu, całkowitej wysokości podnoszenia, zasilaniu i środowisku operacyjnemu.

Spis treści

1. Co to jest zatapialna pompa przepływowa osiowa typu saniowego?
2. Jak działa pompa?
3. Jakie są jego główne zalety?
4. Jakie specyfikacje techniczne powinni porównać kupujący?
5. Gdzie można zastosować tę pompę?
6. Jak wybrać odpowiedni model pompy?
7. Jakie praktyki instalacyjne i konserwacyjne mają największe znaczenie?
8. Często zadawane pytania
9. Wniosek: wybór niezawodnego rozwiązania do przesyłania wody

1. Co to jest zatapialna pompa przepływowa typu saniowego?

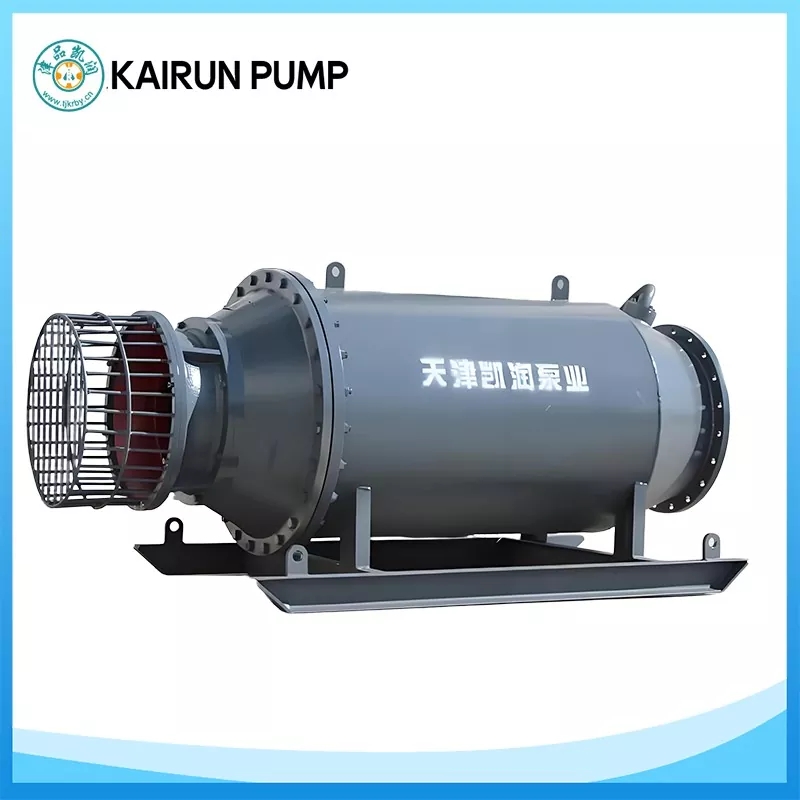

Zatapialna pompa osiowa typu saniowego to wyspecjalizowana jednostka pompująca, która łączy w sobie hydraulikę przepływu osiowego, silnik głębinowy i podstawę w kształcie sań. Jest przeznaczony przede wszystkim do zastosowań wymagających znacznego ruchu wody bez dużej wysokości podnoszenia.

W przeciwieństwie do instalacji zależnych od dedykowanego wału pompy lub stałej, złożonej konstrukcji pompowni, konfiguracja typu sań zapewnia bardziej elastyczne podejście do instalacji. W zależności od układu miejsca i projektu sprzętu, urządzenie można zainstalować poziomo lub pod kątem, zgodnie z wymaganiami montażowymi producenta.

Zintegrowany projekt jest szczególnie przydatny w przypadku projektów obejmujących wahania poziomu wody, ograniczoną przestrzeń konstrukcyjną, tymczasowe potrzeby odwodnienia lub renowację istniejących pompowni.

Dla inżynierów i zespołów zakupowych najważniejszą kwestią jest to, aby pompa została zaprojektowana pod kątem określonego obciążenia hydraulicznego. Jego przydatność zależy od wymaganego przepływu, całkowitego ciśnienia systemu, jakości wody, warunków zanurzenia i zasilania elektrycznego, a nie tylko od nominalnej mocy silnika.

2. Jak działa pompa?

Zasada działania pompy o przepływie osiowym opiera się na przekazywaniu energii do wody poprzez wirnik przypominający śmigło. Gdy wirnik się obraca, wytwarza on przepływ głównie równolegle do wału pompy, umożliwiając efektywny przepływ dużych ilości cieczy przy stosunkowo niskim spadku ciśnienia.

W konfiguracji zanurzalnej silnik i pompa działają pod wodą. Silnik napędza wirnik bezpośrednio poprzez zintegrowany układ, co zmniejsza potrzebę stosowania konwencjonalnych zewnętrznych elementów napędowych. Podstawa typu sanki podtrzymuje urządzenie i pomaga uprościć ustawienie podczas instalacji.

Podstawowy proces operacyjny obejmuje następujące etapy:

1. Pobór wody:Woda wpływa do pompy przez zaprojektowany kanał wlotowy.
2. Transfer energii:Obracający się wirnik przenosi energię mechaniczną na ciecz.
3. Wyładowanie osiowe:Wirnik przyspiesza wodę wzdłuż kierunku wału.
4. Transport wody:Układ wylotowy kieruje przepływ do kanału odwadniającego, systemu nawadniającego lub innego miejsca przeznaczenia.

Ponieważ w pompach o przepływie osiowym priorytetem jest wydajność przepływu, a nie wyjątkowo wysokie ciśnienie, nadają się szczególnie do przenoszenia wody przy niskim wzroście. Prawidłowy dobór układu hydraulicznego jest niezbędny: pompa pracująca poza zamierzonym zakresem pracy może doświadczać zmniejszonej wydajności, nadmiernych wibracji lub zwiększonych wymagań konserwacyjnych.

3. Jakie są główne zalety zatapialnej pompy przepływowej typu saniowego?

3.1 Uproszczona instalacja

Zintegrowana konstrukcja i podstawa typu sań mogą zmniejszyć potrzebę wykonywania skomplikowanych prac fundamentowych i ustawiania wału pompy. Jest to cenne w przypadku projektów odwadniania awaryjnego, tymczasowych stacji przesyłu wody i modernizacji istniejącej infrastruktury. Informacje o produkcie Kairun wskazują potencjalne oszczędności w kosztach inżynierii lądowej o 30–40% w porównaniu z konwencjonalnymi układami pompowni. Rzeczywiste oszczędności zależą od warunków w miejscu instalacji, zakresu instalacji i alternatywnego projektu użytego do porównania.

3.2 Wysoka wydajność przepływu przy niskiej wysokości podnoszenia

Hydraulika o przepływie osiowym dobrze nadaje się do przemieszczania dużych ilości wody na stosunkowo małych różnicach wysokości. Dzięki temu pompa jest praktycznym kandydatem do odprowadzania wody powodziowej, nawadniania pól uprawnych, regulacji rzek i przemysłowych systemów wody obiegowej.

3.3 Możliwość dostosowania do zmiany poziomu wody

W rzekach, jeziorach, zbiornikach wodnych i nisko położonych obszarach zlewni często występują znaczne wahania poziomu wody. Odpowiednio skonfigurowana pompa głębinowa może pracować w określonym zakresie zanurzenia bez konieczności stosowania takiego samego układu jak konwencjonalna jednostka pompująca montowana na sucho.

3.4 Ochrona podczas pracy w zanurzeniu

Kairun podaje stopień ochrony IP68, izolację klasy F, podwójne uszczelnienie mechaniczne i funkcje ochronne przed wyciekiem, przegrzaniem uzwojenia oraz warunkami przeciążenia lub utraty fazy. Funkcje te mogą zapewnić niezawodne działanie, jeśli są prawidłowo określone, zainstalowane i konserwowane. Kupujący powinien potwierdzić dokładny pakiet ochrony i monitorowania dla wybranego modelu.

3.5 Potencjalne korzyści w zakresie kosztów energii i kosztów operacyjnych

Wydajna konstrukcja hydrauliczna i odpowiedni dobór silnika mogą pomóc w zmniejszeniu zużycia energii podczas ciągłego przesyłu wody. Kairun zgłasza oszczędność energii na poziomie około 15% w porównaniu z urządzeniami konwencjonalnymi. Aby uzyskać sensowne porównanie, kupujący powinni ocenić rzeczywistą wydajność w punkcie pracy, roczny czas pracy, taryfy za energię elektryczną i wydajność alternatywnej pompy.

4. Jakie specyfikacje techniczne powinni porównać kupujący?

Przed zakupem zanurzalnej pompy osiowej typu saniowego inżynierowie powinni porównać znamionowy zakres przepływu, zakres podnoszenia, moc silnika, napięcie zasilania i zamierzone zastosowanie. Poniższa tabela podsumowuje reprezentatywne modele opublikowane przez Kairun.

Ważny:Liczby te dotyczą opublikowanych zakresów modeli i nie stanowią gwarancji, że każdą kombinację przepływu i wysokości podnoszenia można osiągnąć jednocześnie. Końcowy punkt pracy należy sprawdzić w oparciu o krzywą wydajności producenta i rzeczywiste wymagania systemowe.

Aby poznać dalszy kontekst techniczny, zapoznaj się ze stroną produktu Kairun z zatapialną pompą osiową typu saniowego i jej szerszym asortymentem zatapialnych pomp osiowych.

5. Gdzie można używać tej pompy?

Połączenie dużego przepływu, niskiego ciśnienia i elastycznej instalacji sprawia, że ​​pompa ta ma zastosowanie w kilku sektorach gospodarki wodnej.

Miejskie odprowadzanie wody i ochrona przeciwpowodziowa

Władze miejskie i wykonawcy kanalizacji mogą rozważyć tę pompę do odprowadzania wód deszczowych, nisko położonych obszarów miejskich, nadrzecznych stacji odwadniających i awaryjnego usuwania wody. Szybkie wdrożenie może być szczególnie cenne, gdy warunki powodziowe wymagają praktycznej alternatywy dla budowy stałej pompowni.

Nawadnianie Rolne

Duże gospodarstwa rolne i projekty irygacyjne często wymagają przesyłania wody z rzek, kanałów, zbiorników lub innych źródeł do systemów dystrybucji w rolnictwie. Wybór odpowiedniego modelu może pomóc w dopasowaniu sezonowego zapotrzebowania do wymaganej objętości wody i dostępnej wysokości podnoszenia.

Ochrona wody i gospodarka rzeczna

Projekty ochrony wody mogą wykorzystywać pompy przepływowe osiowe do przenoszenia zbiorników, ekologicznego uzupełniania wody, regulacji rzek i tymczasowego drenażu na czas budowy. Układ instalacji powinien uwzględniać zmieniający się poziom wody, gromadzenie się osadów, warunki na wlocie i dostęp do serwisu.

Przemysłowy obieg wody

Parki przemysłowe i wybrane oczyszczalnie ścieków mogą wymagać cyrkulacji wody o dużej objętości lub podnoszenia wody deszczowej. Przydatność pompy zależy od temperatury cieczy, zawiesiny, korozyjności i innych właściwości roboczych. Zastosowania z chemicznie agresywnymi cieczami lub materiałami ściernymi wymagają specjalnych kontroli kompatybilności materiałowej i hydraulicznej.

Dodatkowe informacje na temat szerszej kategorii sprzętu można znaleźć w artykule Kairuna na temat zatapialnych pomp o przepływie osiowym do przesyłu wody o dużym przepływie.

6. Jak wybrać odpowiedni model pompy?

Wybór pompy wyłącznie na podstawie jej maksymalnego natężenia przepływu lub mocy silnika może skutkować niepotrzebnym zużyciem energii lub niewystarczającą wydajnością. Bardziej niezawodny proces selekcji rozpoczyna się od obciążenia hydraulicznego i środowiska pracy.

• Określ wymagane natężenie przepływu:Oblicz normalne, szczytowe i awaryjne zapotrzebowanie na wodę w metrach sześciennych na godzinę.
• Oblicz całkowite ciśnienie dynamiczne:Uwzględnij różnice wysokości, wymagania dotyczące ciśnienia tłoczenia i straty w rurach, zaworach, kolanach i innych komponentach.
• Oceń stan wody:Potwierdź temperaturę, zawartość piasku, zawiesiny i właściwości chemiczne. Kairun określa dla referencyjnego produktu temperaturę medium nie wyższą niż 50°C i zawartość piasku nie większą niż 2%.
• Sprawdź zasilanie elektryczne:Sprawdź u dostawcy napięcie, częstotliwość, dostępną moc, metodę rozruchu i wymagania dotyczące zabezpieczeń.
• Oceń warunki instalacji:Potwierdź głębokość wody, prześwit wlotowy, wspornik podstawy, układ wylotowy, poprowadzenie kabli i dostęp konserwacyjny.
• Sprawdź koszty cyklu życia:Porównaj zużycie energii, oczekiwane godziny pracy, okresy między konserwacjami, części zamienne i koszty instalacji.
• Poproś o dokumentację wydajnościową:Zapytaj o krzywą pompy, dane dotyczące wydajności, rysunki wymiarowe, szczegóły dotyczące stosowanych zabezpieczeń i zalecane limity operacyjne.

Dobrze dobrana pompa powinna spełniać wymagany punkt pracy projektu, pozostając w zalecanym przez producenta zakresie roboczym. W przypadku projektów ze zmiennym poziomem wody lub zmiennym zapotrzebowaniem sezonowym inżynierowie powinni również określić, czy odpowiednie jest sterowanie ze zmienną częstotliwością.

7. Jakie praktyki instalacyjne i konserwacyjne mają największe znaczenie?

Prawidłowa instalacja i rutynowe kontrole są niezbędne do ochrony zanurzonego sprzętu pompującego. Nawet dobrze zaprojektowana jednostka może ulec przedwczesnemu zużyciu, jeśli wlot jest zatkany, instalacja elektryczna jest nieprawidłowo zainstalowana lub pompa pracuje poza określonymi limitami.

Lista kontrolna instalacji

• Zamocuj podstawę typu sań zgodnie z zatwierdzonymi rysunkami montażowymi i warunkami terenowymi.
• Zachować wymagany odstęp pomiędzy wlotem pompy a dolną warstwą osadu. Kairun zaleca co najmniej 0,5 metra dla wskazanego produktu, z zastrzeżeniem wymagań specyficznych dla projektu.
• Poprowadź i chroń kable zasilające przed ścieraniem, zgnieceniem i ostrymi krawędziami oraz upewnij się, że wszystkie połączenia elektryczne są odpowiednio uszczelnione.
• Sprawdź podany kąt montażu, głębokość zanurzenia, warunki przepływu na wlocie i konfigurację wylotu.
• Przed uruchomieniem sprawdzić połączenia elektryczne, urządzenia zabezpieczające, swobodę ruchu wirnika i kierunek obrotu, stosując procedurę zatwierdzoną przez producenta.

Lista kontrolna rutynowej konserwacji

• Monitoruj prąd roboczy, napięcie, hałas, wibracje i wydajność odprowadzania wody.
• Zatrzymaj urządzenie, jeśli wystąpią nietypowe wibracje, nietypowy hałas, przegrzanie lub nieoczekiwane zmiany prądu.
• Sprawdzaj uszczelnienia mechaniczne, izolację kabla i funkcje monitorowania ochrony w odstępach czasu określonych przez producenta.
• Usuń nagromadzone zanieczyszczenia i sprawdź wirnik, jeśli wymagają tego warunki pracy.
• Unikaj pracy na sucho i pracy powyżej określonych limitów temperatury wody lub zawartości piasku.
• Przed dłuższym wyłączeniem należy odłączyć zasilanie i postępować zgodnie z zatwierdzonymi procedurami czyszczenia, kontroli, przechowywania i ponownego uruchamiania.

Częstotliwość konserwacji należy dostosować w zależności od godzin pracy, jakości wody, użytkowania sezonowego i wskazówek producenta. Przed kontrolą lub serwisowaniem należy przestrzegać izolacji elektrycznej i odpowiednich procedur bezpieczeństwa.

8. Często zadawane pytania

P1: Jaki jest główny cel zatapialnej pompy przepływowej typu saniowego?

Jego głównym celem jest przesyłanie dużych ilości wody przy stosunkowo niskim słupie wody. Typowe zastosowania obejmują ochronę przeciwpowodziową, odwadnianie gmin, nawadnianie rolnictwa, zarządzanie rzekami i obieg wody przemysłowej.

P2: Ile wody może obsłużyć pompa typu sań Kairun?

Reprezentatywne modele wymienione na stronie produktu Kairun obejmują zakresy przepływu od 500 do 15 000 m³/h. Przed zakupem należy sprawdzić wymagane natężenie przepływu i wysokość podnoszenia w odniesieniu do krzywej wydajności wybranego modelu.

P3: Czy konstrukcja typu sań eliminuje potrzebę inżynierii lądowej?

Może zmniejszyć potrzebę szeroko zakrojonych prac budowlanych w porównaniu z niektórymi konwencjonalnymi układami pomp. Jednakże przygotowanie miejsca, podparcie podłoża, kotwiczenie, przyłącza odprowadzające, infrastruktura elektryczna i inne wymagania instalacyjne mogą nadal mieć zastosowanie.

P4: Czy pompa może pracować w ściekach?

Może być odpowiedni do ścieków lekkich lub podobnych mediów w określonych granicach eksploatacyjnych. Kupujący powinni potwierdzić dopuszczalną zawartość substancji stałych, zawartość piasku, temperaturę, konfigurację wirnika i kompatybilność materiałową przed użyciem go w ściekach.

P5: Jakie informacje powinienem podać, prosząc o wycenę?

Podaj wymagane natężenie przepływu, wysokość podnoszenia całkowitego, charakterystykę wody, poziomy wody roboczej, napięcie i częstotliwość zasilania, warunki instalacji, cykl pracy i lokalizację projektu. Rysunki, fotografie lub istniejące dane pompy mogą również pomóc dostawcy w ocenie zastosowania.

P6: Czy pompy można używać do awaryjnego odprowadzania wody powodziowej?

Tak, do odwadniania awaryjnego można uwzględnić odpowiednio dobrane i skonfigurowane urządzenie. Zespoły projektowe powinny zweryfikować czas wdrożenia, dostępną moc, trasę zrzutu, głębokość wody i rzeczywistą wydajność hydrauliczną wymaganą w szczytowych warunkach powodziowych.

9. Wniosek: wybór niezawodnego rozwiązania do przesyłania wody

Zatapialna pompa osiowa typu saniowego jest praktyczną opcją w przypadku projektów gospodarki wodnej, które wymagają dużego przepływu, stosunkowo niskiego ciśnienia i elastycznego układu instalacji. Zintegrowana konstrukcja może uprościć wdrożenie, a odpowiedni dobór układu hydraulicznego, zabezpieczenie elektryczne i konserwacja zapobiegawcza pomagają zapewnić niezawodne działanie przez cały okres użytkowania sprzętu.

W przypadku gmin, wykonawców nawadniania, operatorów przemysłowych i zespołów projektowych zajmujących się oszczędzaniem wody najlepsza decyzja o zakupie rozpoczyna się od dokładnych danych operacyjnych i jasnego zrozumienia ograniczeń terenu. Kairun oferuje reprezentatywne modele sań dla różnych wymagań dotyczących przepływu, od odwadniania obszarów wiejskich po regulację wody na dużą skalę. Jeśli porównujesz wydajność pomp lub planujesz nową instalację,skontaktuj się z namiaby omówić wymagane natężenie przepływu, całkowitą wysokość podnoszenia, warunki pracy i specyfikacje projektu. Nasz zespół może pomóc Ci ocenić odpowiedni model i poprosić o informacje techniczne potrzebne do Twojego zastosowania.
